【閥門介紹】
【閥門型號】
橡膠瓣止回閥常見的型號有：hc44x、hc44x-10、hc44x-16、hc44x-25、hc44x-40、hc44x-10c、hc44x-10q、hc44x-16c、hc44x-16q、hc44x-25c等。

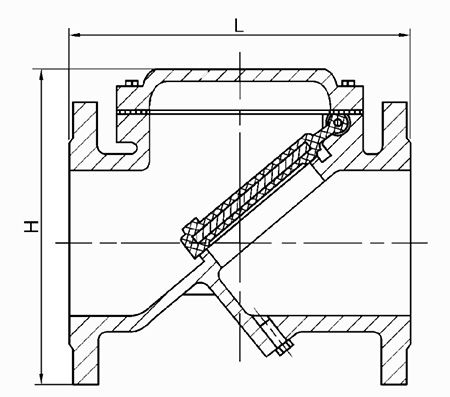

【結構簡圖】
【性能參數】
公稱通徑有：DN40、DN50、DN65、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400等；
公稱壓力有：1.0MPa、1.6MPa、2.5MPa；
密封試驗壓力有：1.1MPa、1.76MPa、2.75MPa；
殼體試驗壓力有：1.5MPa、2.4MPa、3.75MPa；
工作溫度小于80攝氏度；
適用介質有：清水和油品；
零件材料：閥體、閥蓋主要有灰鑄鐵、碳鋼；閥瓣橡膠組合件；彈簧為不銹鋼；
【外形尺寸】
| DN | L | H |
| 40mm | 165mm | 180mm |
| 50mm | 200mm | 190mm |
| 65mm | 215mm | 210mm |
| 80mm | 240mm | 230mm |
| 100mm | 290mm | 250mm |
| 125mm | 330mm | 280mm |
| 150mm | 355mm | 315mm |
| 200mm | 500mm | 370mm |
| 250mm | 620mm | 430mm |
| 300mm | 700mm | 475mm |
| 350mm | 785mm | 550mm |
| 400mm | 915mm | 600mm |
注釋：鑄鐵法蘭連接尺寸按GB/T4216-84標準；鑄鋼法蘭連接尺寸按JB/T79.1-1994標準。
